可燃气体检测系统在国内某大型药厂的应用案例

发布时间:2018-07-16    来源:www.skesen.cn

一、药厂可燃气体检测系统项目背景

    国内某大型药厂的厂区内,会存在氢气、乙醇、一氧化碳、乙炔等一种或是多种可燃气体,为了人员及财产安全,决定在厂区安装一套可燃气体检测系统,以达到实时在线检测空气中可燃气体的浓度,以及可燃气体浓度超标时,及时启动排风扇排放或者报警的目的。

二、药厂可燃气体检测系统示意图

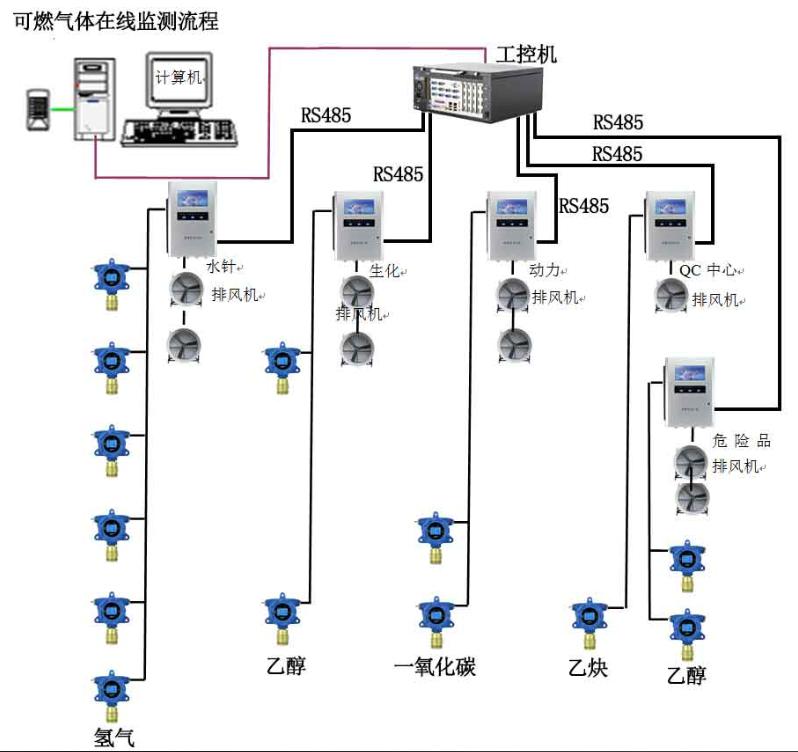

药厂可燃气体检测系统示意图



三、药厂可燃气体检测系统各设备参数

1、氢气检测仪(1),氢气爆炸下限:4%VOL

        量程:0-100%LEL,检测原理:催化燃烧,防爆型,固定在线检测,输出:4-20MA / RS-485, 2组继电器(可单独控制风机),可选配声光报警器,供电:24VDC,安装方式:挂墙或者立柱安装,通讯电缆:4*1.0屏蔽线

2、氢气检测仪(2)

        量程:0-1000ppm,检测原理:电化学,防爆型,固定在线检测,输出:4-20MA / RS-485, 2组继电器(可单独控制风机),可选配声光报警器,供电:24VDC,安装方式:挂墙或者立柱安装,通讯电缆:4*1.0屏蔽线

3、乙醇检测仪(1),乙醇爆炸下限:4.3%VOL

        量程:0-100%LEL,检测原理:催化燃烧,防爆型,固定在线检测,输出:4-20MA / RS-485, 2组继电器(可单独控制风机),可选配声光报警器,供电:24VDC,安装方式:挂墙或者立柱安装,通讯电缆:4*1.0屏蔽线

4、乙醇检测仪(2)

        量程:0-100ppm,检测原理:电化学,防爆型,固定在线检测,输出:4-20MA / RS-485, 2组继电器(可单独控制风机),可选配声光报警器,供电:24VDC,安装方式:挂墙或者立柱安装,通讯电缆:4*1.0屏蔽线

5一氧化碳检测仪

        量程:0-1000ppm,检测原理:电化学,防爆型,固定在线检测,输出:4-20MA / RS-485, 2组继电器(可单独控制风机),配声光报警器,供电:24VDC,安装方式:挂墙或者立柱安装,通讯电缆:4*1.0屏蔽线

6、乙炔检测仪,乙炔爆炸下限:2.3%VOL

        量程:0-100%LEL,检测原理:催化燃烧,防爆型,固定在线检测,输出:4-20MA / RS-485, 2组继电器(可单独控制风机),可选配声光报警器,供电:24VDC,安装方式:挂墙或者立柱安装,通讯电缆:4*1.0屏蔽线

7、报警控制主机

        通道:1、2、4、8(可连接检测仪数量),供电:220VAC,大屏幕集中显示每个检测仪的数值,2级声光报警,大容量报警数据存储,4组独立继电器(可单独控制风机),通讯方式:4-20MA/RS-485,输出:RS-485总线,壁挂式安装,安装:非危险和非检测区域
